Dalam dunia industri, keselamatan kerja bukan hanya sekadar aturan yang harus dipatuhi, tetapi menjadi fondasi utama yang menopang keberlangsungan operasional. Berbagai insiden industri besar yang pernah terjadi, mulai dari ledakan pabrik kimia hingga kebakaran kilang minyak, seringkali dipicu oleh keterlambatan deteksi kebocoran gas berbahaya. Hal ini menegaskan betapa pentingnya sistem monitoring gas yang andal dan terintegrasi.
Namun, agar semua komponen tersebut bekerja optimal, dibutuhkan desain jaringan yang tepat. Dalam konteks inilah konsep topologi jaringan gas detector hadir. Topologi bukan sekadar gambaran skematis tentang bagaimana perangkat terhubung satu sama lain, tetapi juga merupakan strategi untuk memastikan keandalan sistem, efisiensi biaya, serta kecepatan respons terhadap ancaman.
Baca juga: Cara Kerja Gas Detector: Jenis Sensor, dan Tips Penggunaan

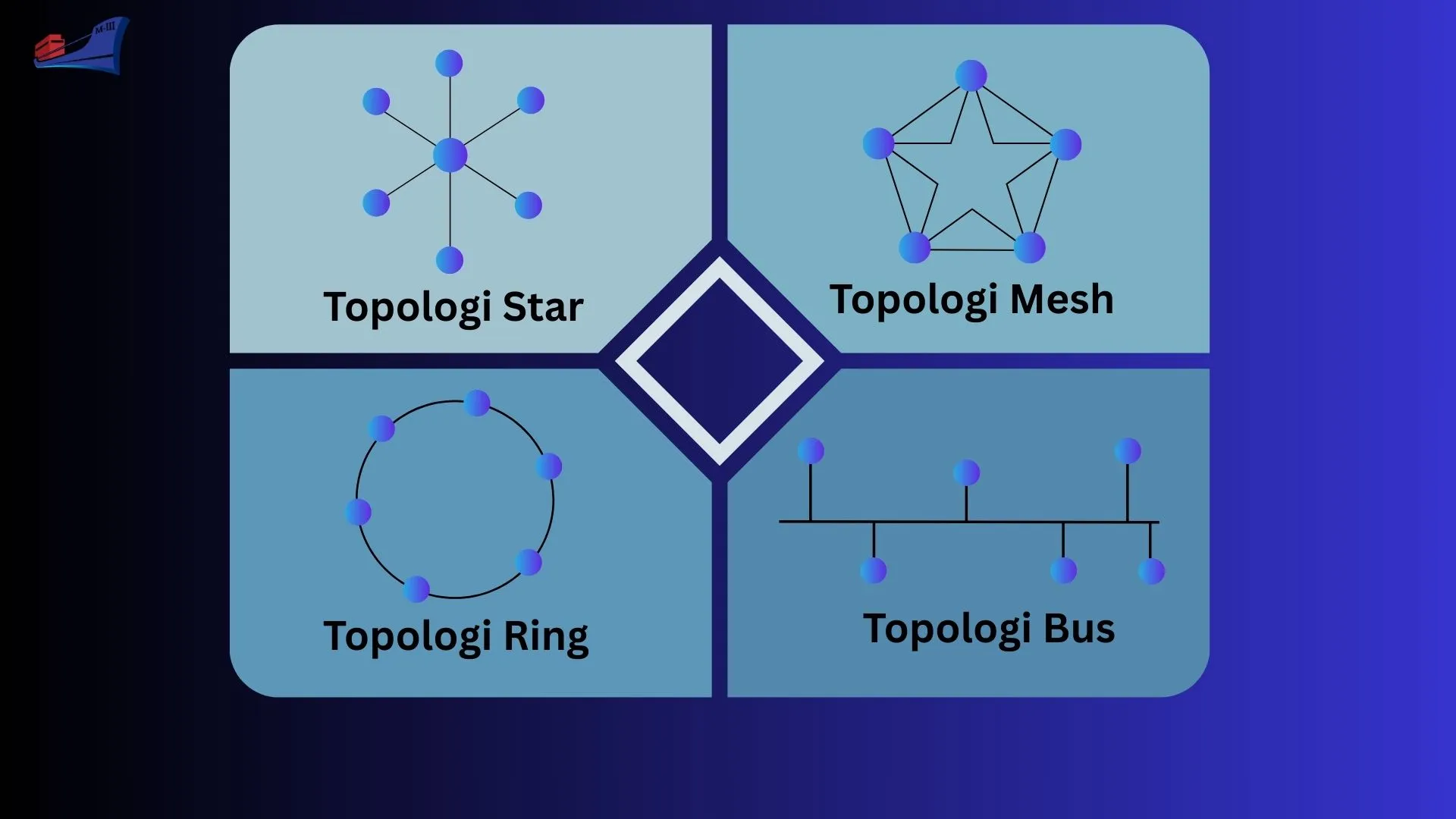

Topologi jaringan gas detector adalah pola atau struktur bagaimana perangkat detektor gas hingga flame detector dihubungkan dalam suatu sistem monitoring. Konsep ini menjelaskan bagaimana data dari setiap sensor diproses, dikirimkan, dan dikelola agar bisa memberikan informasi secara cepat dan akurat kepada operator atau sistem keselamatan otomatis.
Jika diibaratkan, topologi jaringan adalah peta jalan yang menentukan jalur komunikasi antar sensor. Sama halnya seperti lalu lintas di kota besar, bila jalurnya jelas dan teratur, maka arus informasi bisa mengalir tanpa hambatan. Sebaliknya, bila jalurnya berantakan, potensi keterlambatan informasi bisa terjadi, dan dalam konteks deteksi gas, keterlambatan sekecil apapun bisa berakibat fatal.
Berbeda dengan jaringan komputer yang biasanya bertujuan mengoptimalkan kecepatan transfer data, jaringan gas detector lebih menekankan pada keandalan dan kontinuitas. Hal ini disebabkan oleh sifat gas berbahaya yang seringkali tidak terlihat, tidak berbau, dan bisa menyebar dengan cepat. Tanpa sistem deteksi yang dirancang dengan topologi tepat, risiko kebakaran, ledakan, hingga keracunan massal dapat meningkat drastis.
Selain itu, peran dan pemahaman tentang topologi juga penting karena akan memengaruhi:
Dengan memahami definisi dan peran topologi, para profesional HSE dan engineering dapat merancang sistem deteksi gas yang tidak hanya efektif secara teknis, tetapi juga efisien secara operasional, serta memenuhi standar keselamatan kerja internasional seperti IEC 60079 (Electrical apparatus for explosive gas atmospheres) atau NFPA 72 (National Fire Alarm and Signaling Code).
Jika topologi jaringan gas detector tidak dirancang dengan tepat, risikonya bisa berupa keterlambatan dalam mendeteksi gas, kegagalan sistem, hingga meningkatnya potensi kebakaran atau ledakan. Karena itu, perancangan topologi sebaiknya ditangani oleh tenaga profesional berpengalaman, seperti tim Adhigana Perkasa Mandiri yang memiliki teknisi bersertifikat serta kompetensi di bidang gas detector dan kalibrasi.
Baca juga: Kompetensi Teknisi Kalibrasi Gas Detector Untuk Menjaga Keandalan dan Keakuratan
Topologi bintang adalah salah satu bentuk yang paling banyak digunakan dalam sistem gas detector modern. Dalam konfigurasi ini, setiap detektor gas terhubung ke satu pusat kontrol (control panel) melalui jalur kabel khusus. Dengan kata lain, semua komunikasi terjadi secara langsung antara sensor dan pusat kontrol.
Kelebihan utama topologi ini adalah jalur komunikasinya yang jelas dan terpisah. Setiap sensor terhubung langsung ke control panel sehingga apabila satu sensor mengalami gangguan, sensor lain tetap berfungsi normal. Keunggulan ini sangat krusial di industri dengan risiko tinggi seperti kilang minyak, pabrik kimia, atau pembangkit listrik tenaga gas, di mana kegagalan satu titik deteksi tidak boleh memengaruhi keseluruhan sistem.
Selain itu, status tiap sensor dapat dipantau secara individual melalui control panel, sehingga proses identifikasi masalah dan perawatan menjadi lebih cepat, sekaligus membantu mengurangi potensi downtime operasional.
Namun, kelemahannya terletak pada kebutuhan kabel yang lebih banyak. Untuk area industri yang luas, biaya instalasi bisa menjadi sangat tinggi. Selain itu, pusat kontrol menjadi titik kritis, jika control panel mengalami kegagalan, seluruh sistem dapat terpengaruh.
Topologi bus bekerja dengan menggunakan satu jalur utama (backbone) di mana semua detektor gas terhubung secara paralel. Informasi dari masing-masing sensor dikirimkan melalui jalur ini menuju control panel.
Keunggulan utama dari topologi ini adalah efisiensi biaya instalasi, karena penggunaan kabel bisa diminimalkan. Sistem ini juga cocok untuk area yang panjang namun tidak terlalu kompleks, misalnya koridor pabrik atau terowongan.
Namun, kelemahan yang paling signifikan adalah sifatnya yang rentan terhadap gangguan. Jika jalur utama mengalami kerusakan, seluruh sistem bisa terganggu. Selain itu, kapasitas komunikasi juga terbatas, sehingga untuk fasilitas besar, topologi bus tidak selalu menjadi pilihan terbaik.
Meski begitu, topologi bus masih banyak digunakan karena kesederhanaannya. Untuk fixed gas detector, sistem ini efektif jika digunakan di area dengan distribusi sensor yang linier.
Baca juga: BW Rigrat Wireless Gas Detector: Solusi Modern untuk Keamanan Maksimal dan Operasional Lebih Efektif
Pada topologi cincin, setiap detektor gas dihubungkan dalam sebuah lingkaran tertutup. Informasi dari sensor dikirimkan dari satu perangkat ke perangkat berikutnya hingga mencapai control panel.
Kelebihan utama dari sistem ini adalah adanya jalur cadangan alami. Jika salah satu jalur terputus, data masih bisa dikirimkan melalui jalur sebaliknya. Hal ini memberikan tingkat keandalan lebih tinggi dibandingkan topologi bus.
Namun, kelemahannya adalah kompleksitas troubleshooting. Jika salah satu sensor gagal, proses identifikasi masalah bisa memakan waktu lebih lama. Selain itu, waktu respon data bisa sedikit lebih lambat dibandingkan topologi bintang, terutama jika jumlah sensor sangat banyak.
Topologi mesh adalah bentuk jaringan yang paling kompleks, di mana setiap detektor gas bisa terhubung dengan beberapa detektor lainnya. Dengan demikian, terdapat banyak jalur komunikasi alternatif untuk mengirimkan data.
Keunggulannya jelas: keandalan dan redundansi maksimum. Jika satu jalur gagal, data bisa mencari jalur alternatif. Sistem ini sangat cocok untuk industri dengan risiko tinggi, seperti fasilitas LNG, kilang minyak offshore, atau pabrik petrokimia berskala besar.
Namun, kelemahannya adalah biaya instalasi dan kompleksitas konfigurasi. Jumlah kabel, perangkat jaringan, serta kebutuhan software monitoring akan jauh lebih besar dibandingkan topologi lainnya.
Topologi hybrid adalah kombinasi dari dua atau lebih jenis topologi di atas. Misalnya, dalam sebuah kilang minyak, area produksi utama bisa menggunakan topologi mesh untuk menjamin keandalan tinggi, sementara area gudang bisa menggunakan topologi bus untuk efisiensi biaya.
Hybrid memungkinkan perusahaan untuk menyeimbangkan biaya dan keandalan, sehingga menjadi pilihan paling fleksibel. Dalam banyak kasus, topologi hybrid adalah solusi nyata yang diterapkan pada proyek-proyek industri besar.
Baca juga: Potensi Kebocoran Gas Berbahaya di Area Tambang Pengeboran dan Cara Mengatasinya
Pemilihan jenis detektor dan topologi sangat bergantung pada lingkungan industri. Berikut contoh penerapannya:
Baca juga: 7 Rekomendasi Portable Gas Detector Terbaik
Setiap industri memiliki risiko kebocoran gas yang berbeda, mulai dari hidrokarbon di kilang minyak, amonia di pabrik makanan, hingga metana di pertambangan. Karena itu, pemahaman mengenai topologi jaringan gas detector menjadi langkah awal yang penting untuk membangun sistem deteksi yang andal.
Dengan desain topologi yang tepat, perusahaan dapat memastikan deteksi lebih cepat, sistem lebih andal, serta operasional tetap aman dan efisien. Pada akhirnya, investasi dalam perencanaan sistem gas detector bukan hanya soal kepatuhan terhadap regulasi, tetapi juga perlindungan jangka panjang bagi aset dan keselamatan pekerja.
Untuk tahap selanjutnya, perusahaan dapat bekerja sama dengan penyedia solusi gas detector terpercaya seperti Adhigana Perkasa Mandiri yang berpengalaman dalam menyediakan gas detector, instalasi, hingga kalibrasi sesuai standar internasional.
